CAD图纸智能转bim模型

作者小霸主累计访问 15近 7 日访问 2

// preview

// description

上传 DXF 建筑或结构图纸，自动识别构件并导出 IFC BIM 模型

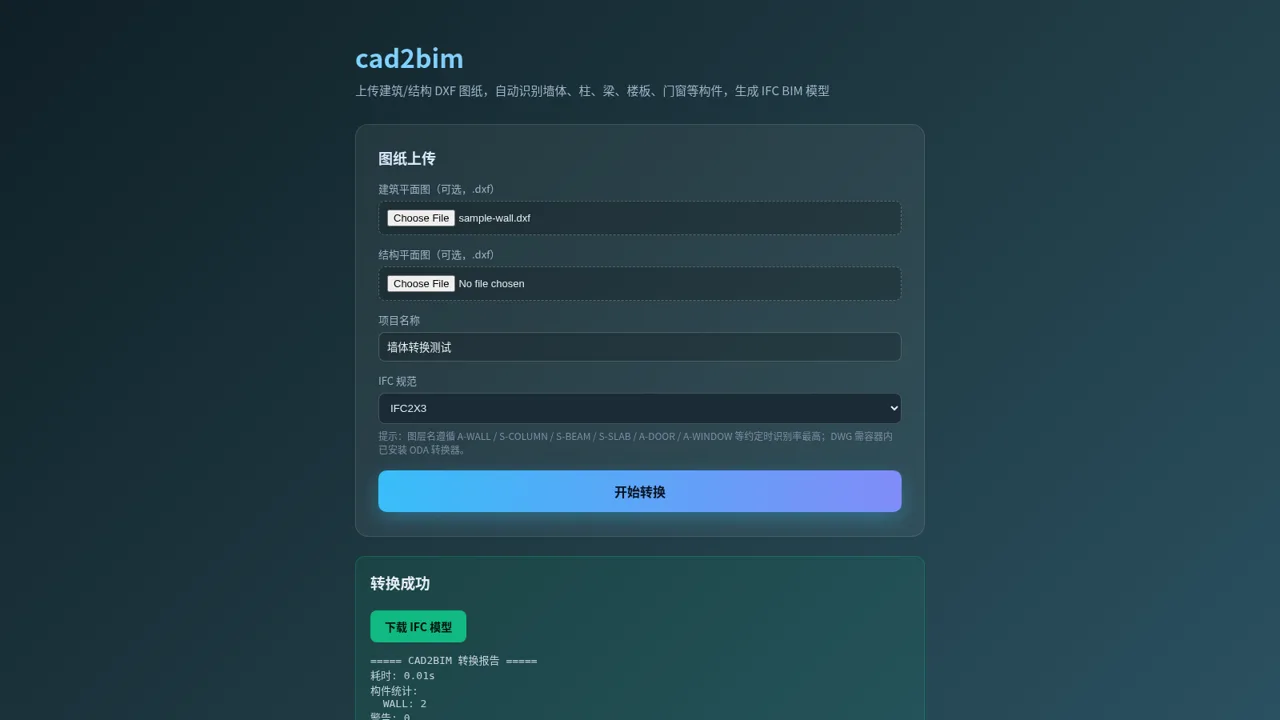

cad2bim 是一个浏览器端入口的 CAD 到 BIM 转换工具。用户可以上传建筑平面图、结构平面图或两者之一，填写项目名称，并在 IFC4 与 IFC2X3 两种输出规范之间选择。系统根据 DXF 图层解析墙体、柱、梁、楼板、门窗等构件，转换完成后显示耗时、各类构件数量和警告数量，并提供 IFC 模型下载。实际测试中，带有 A-WALL 图层的 DXF 被识别为两个墙体构件，生成文件可正常下载。

核心亮点

双图纸入口

支持建筑与结构DXF

构件自动识别

解析墙柱梁板及门窗

双IFC规范

可选IFC4或IFC2X3

结果报告

展示耗时统计与警告

如何使用

准备图纸
准备至少一个 DXF 文件，可选择建筑平面图、结构平面图或同时提供两者。图层名采用页面提示的 A-WALL、S-COLUMN、S-BEAM、S-SLAB、A-DOOR、A-WINDOW 等约定时，更利于系统识别对应构件。
设置转换参数
在项目名称输入框中填写模型名称，然后从下拉框选择 IFC4 或 IFC2X3 规范。页面会保留当前选择，供后续转换使用。
执行并查看报告
点击开始转换后等待处理完成。成功时页面会显示转换耗时、不同构件的统计数量和警告数量；若没有上传任何图纸，页面会提示必须至少提供一个文件。
下载IFC模型
转换成功后点击下载 IFC 模型，浏览器会获取生成的 model.ifc 文件，可继续在支持相应 IFC 规范的 BIM 软件中检查和使用。
