浮漂生成刀路工具

核心亮点

如何使用

1. 进入绘图区

   打开页面后左侧即二维轮廓绘图区,轴线沿 Y,上为漂尖、下为漂脚。可使用滚轮缩放、右键平移,点击适应窗口让轮廓重新铺满视图,并查看橙色锚点与蓝色手柄的位置。

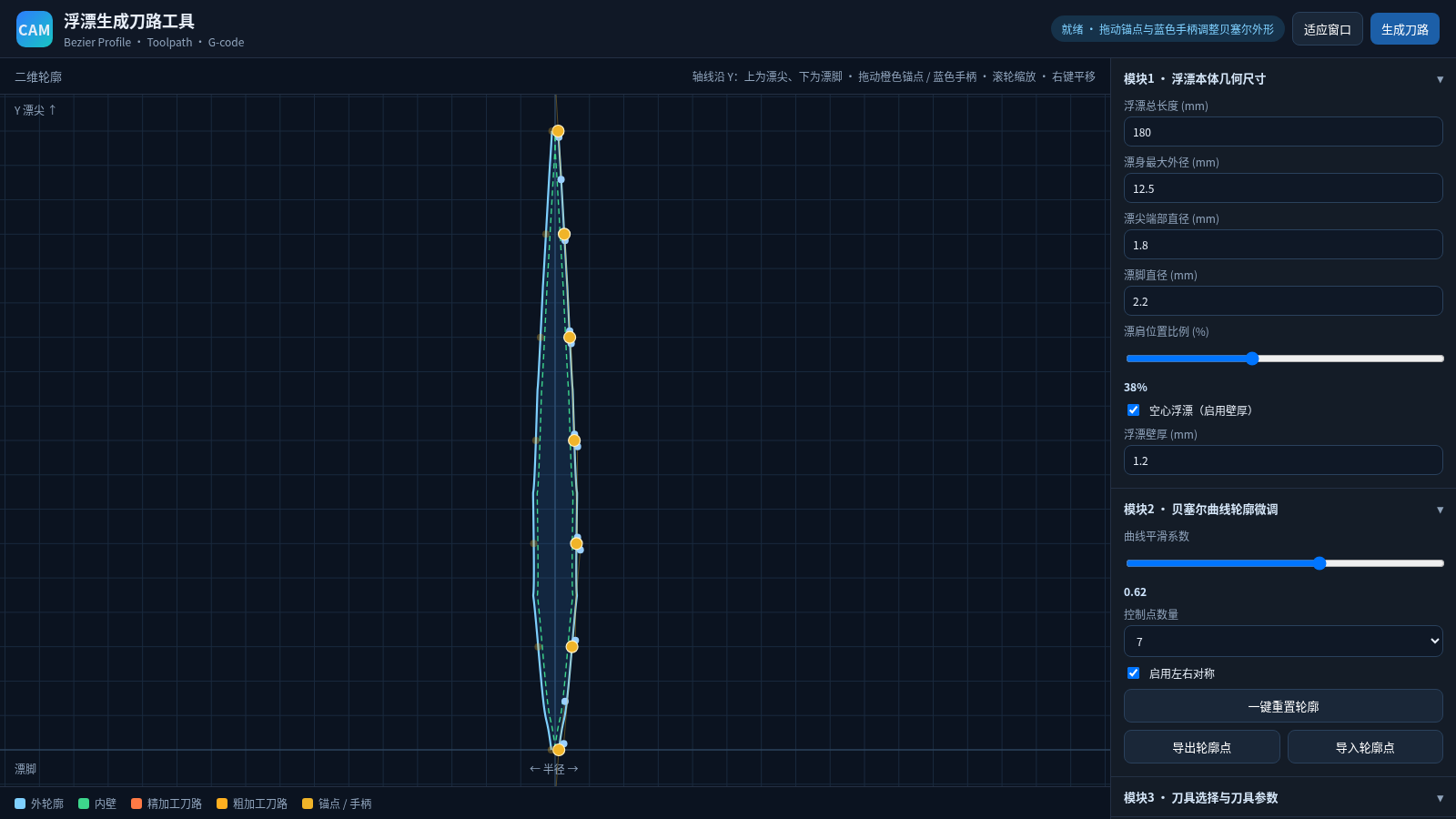

2. 设置浮漂几何尺寸

   展开模块1,填写浮漂总长度、漂身最大外径、漂尖端部直径和漂脚直径,拖动漂肩位置比例滑块,如需空心浮漂则勾选并设置壁厚。改动后绘图区轮廓会同步变化。

3. 微调贝塞尔曲线

   在模块2调整曲线平滑系数与控制点数量,可按需启用左右对称,并直接拖拽绘图区中的锚点和手柄塑形。若想恢复初始形状可点一键重置轮廓,也可导出或导入轮廓点。

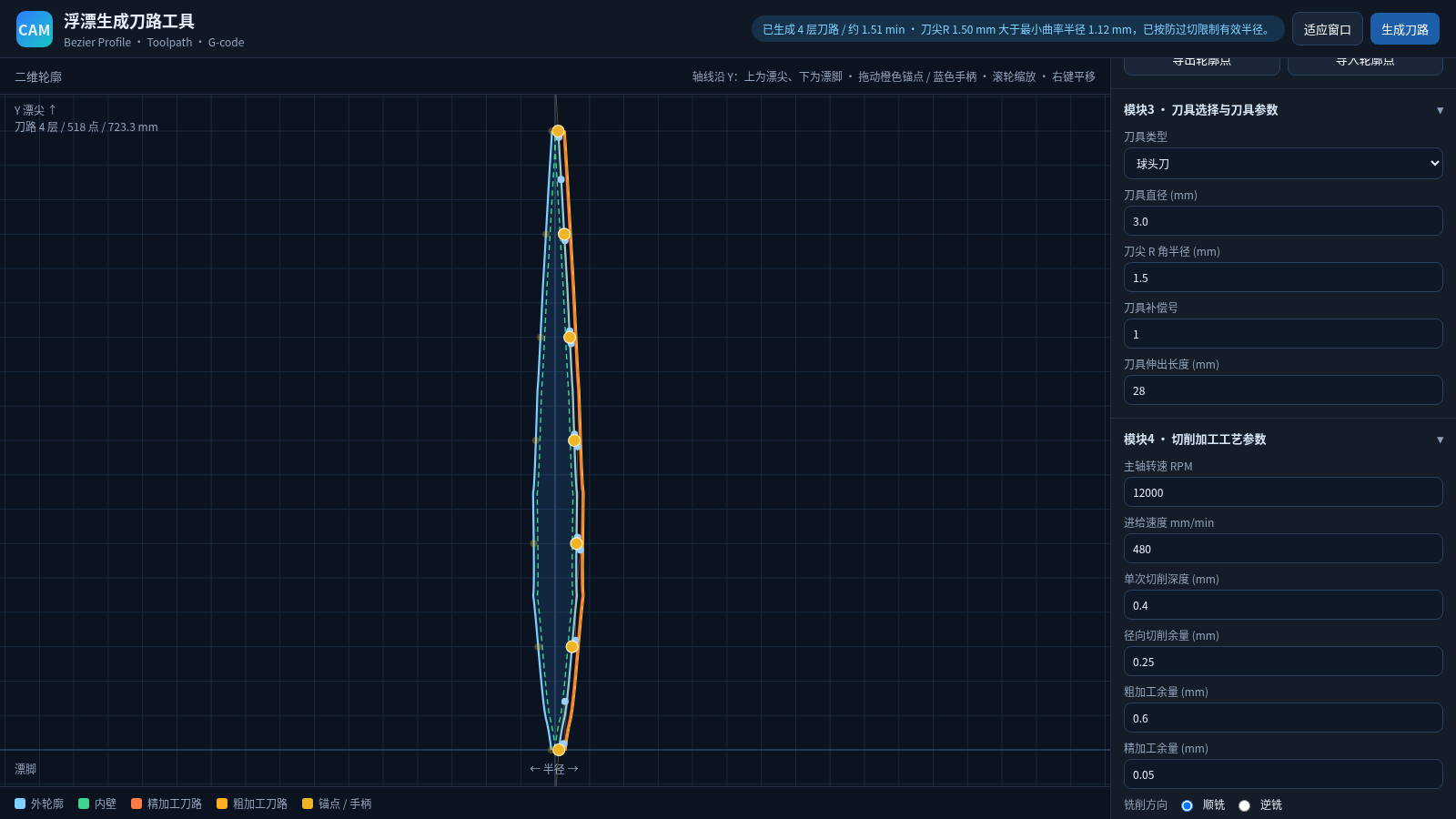

4. 配置刀具与切削工艺

   在模块3选择平底刀、球头刀或成型圆弧刀并设置刀具直径、刀尖 R 角半径、补偿号与伸出长度;在模块4设置主轴转速、进给速度、切削深度与粗精加工余量,选择顺铣或逆铣并开关粗精加工。

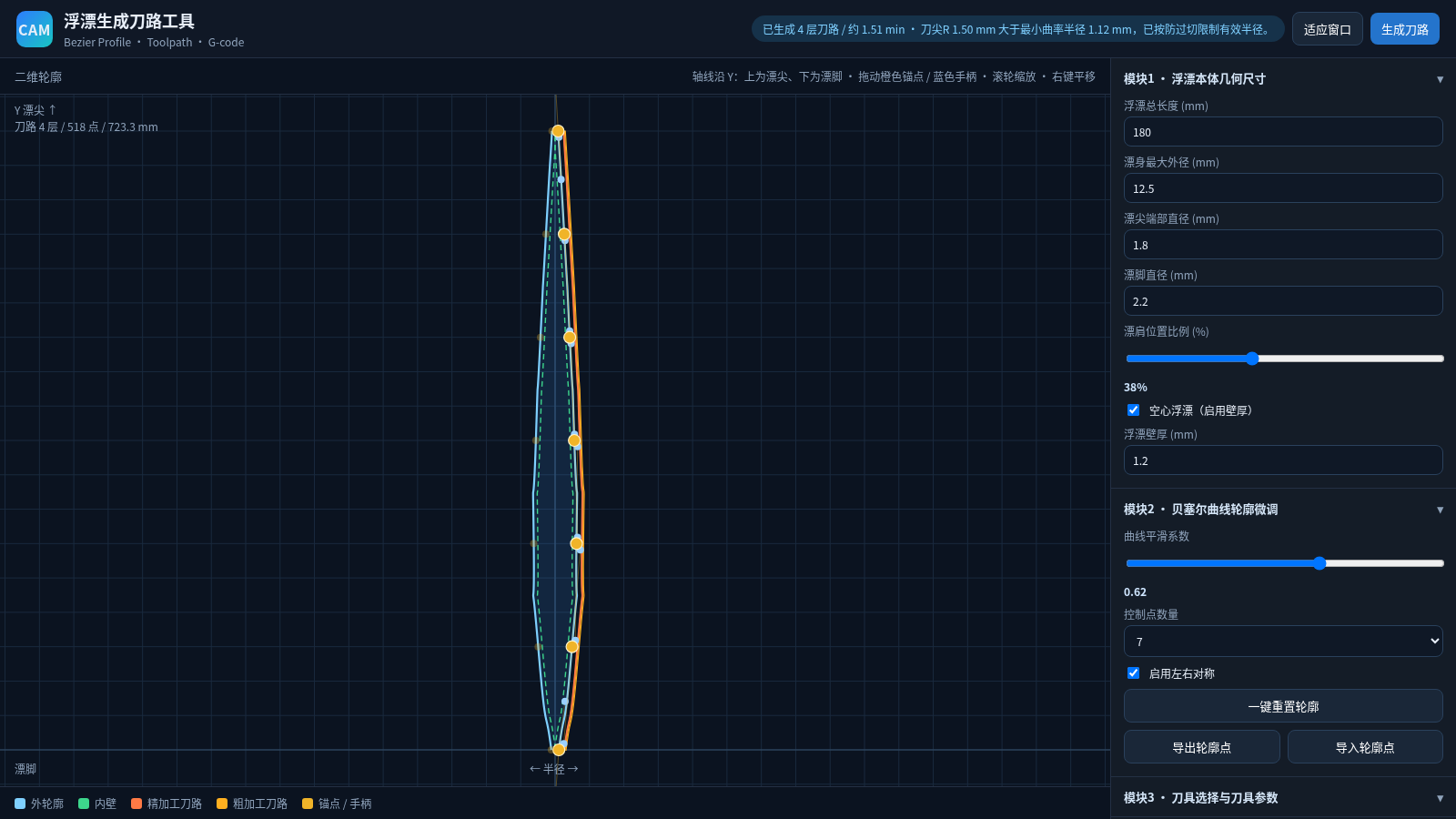

5. 选择刀路策略并生成

   在模块5选择刀路类型与进退刀方式,再点击顶部或模块6中的生成刀路按钮。顶部状态栏会显示刀路层数与预计加工时间,若曲率过小还会给出防过切提示。

6. 预览并导出 G 代码

   生成后模块6的 G 代码预览框会显示完整程序,可检查刀具信息、加工模式与坐标指令。确认无误后点击保存 NC / G 代码即可下载 NC 文件,也可在模块2导出轮廓点文件备用。
